Как проектируется видеонаблюдение?

Видеонаблюдение — один из ключевых инструментов систем безопасности. Видеомониторинг помогает решать разнообразные задачи: выполнять слежение за обстановкой на объекте, обеспечивать контроль доступа третьих лиц, предупреждать действия злоумышленников, искать преступников по горячим следам. Интеграция видеонаблюдения с возможностями искусственного интеллекта и другими сетями коммуникаций открывает еще более широкие возможности для автоматизации рутинных процессов, устранения и предупреждения опасностей. Эффективность и надежность видеослежения закладывается на стадии проекта. Поговорим о том, как происходит разработка проектов видеонаблюдения, а также обсудим возможности и функционал оснащения.

Из чего состоит видеонаблюдение

Базовая схема видеослежения включает:

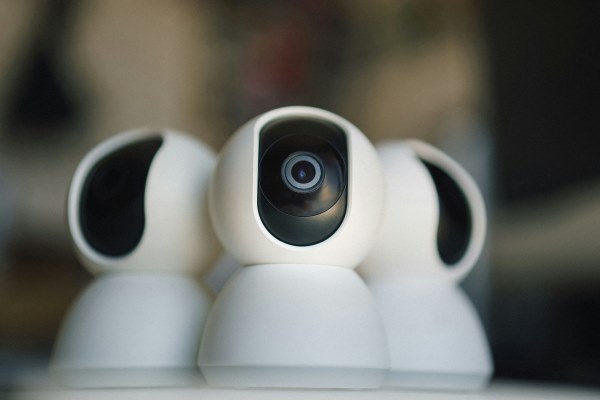

• видеокамеры.  Камера выполняет две функции: осуществляет видеосъемку в режиме реального времени и обеспечивает сохранение данных на собственную карту памяти, жесткий диск винчестера или в облачный сервис. Если устройство оснащено микрофоном, параллельно идет запись звука. От функционала видеокамеры зависят: качество картинки, возможность приближения и увеличения участков экрана, целесообразность ночной съемки, угол обзора и возможность поворота объектива для слежения за разными участками территории;
• видеорегистратор. Количество каналов записи видеорегистратора определяет число камер, которые можно к нему подключить. Число каналов кратно четырем. На случай увеличения числа устройств рекомендуем выбирать видеорегистраторы с увеличенным числом каналов. Регистраторы бывают сетевыми, аналоговыми и гибридными. Первые работают только с IP-камерами, вторые рассчитаны на подключение проводного аналогового оснащения. Гибридные регистраторы позволяют использовать цифровые и аналоговые видеокамеры. Модели гибридного типа часто выбирают для модернизации существующих сетей видеомониторинга путем добавления новых IP-камер в существующую инфраструктуру. Разрешение записи регистратора должно соответствовать количеству пикселей на светочувствительной матрице устройств;
• жесткий диск. Предназначен для хранения видеозаписей. Чтобы снизить количество накапливаемой информации, рекомендуется настроить включение записи при определенных событиях: по срабатыванию датчика движения или света, в определенный период времени. Информацию можно хранить и на облаке, данные в этом случае не защищены от копирования и могут стать добычей третьих лиц. Собственный жесткий диск или отдельный сервер для видеозаписей — более безопасный способ хранения данных;
• кабель. Для подключения аналоговой видеотехники применяют комбинированный кабель КВК 2*0,5, имеющий длину до 100 м, и КВК 2*0,75. В системах IP-видеонаблюдения при подключении к регистратору камер, удаленных более чем на 500 м, используют витую пару UTP;
• блоки питания для видеокамер. Один блок способен обеспечивать питанием несколько устройств. Не рекомендуется нагружать блоки питания до максимума их возможностей, чтобы избежать ухудшения качества записи;
• разъемы для подключения видеокамер к регистратору, разветвители питания.

При объединении системы видеомониторинга с оснащением СКУД и другими системами безопасности в перечень оборудования добавляются датчики, устройства контроля доступа, замки, считыватели, турникеты. Дополнительные устройства можно подключить к уже существующей системе, если она не является полностью аналоговой.

Создание проекта видеонаблюдения: сбор данных

Для проектирования необходимо установить базовые требования к будущей системе. С целью решения данной задачи специалист отправляется на объект, где проводит исследование по заранее подготовленному чек-листу. Пример чек-листа для составления задания на проектирование системы видеомониторинга:

• зона видеомониторинга — улица, помещения, оба варианта. От места размещения зависят требования к оборудованию. Уличные камеры должны иметь антивандальный корпус и повышенную степень защиты от пыли, осадков и прочих негативных факторов;
• желаемый тип системы — аналоговый, цифровой или гибридный. Аналоговое оборудование защищено от хакерских атак и отличается низкой стоимостью. Существенный недостаток — для прокладки кабеля придется выполнять штробы в стенах и тщательно прятать коммуникации в защитных лотках. Для зданий, где завершена финишная отделка помещений, аналоговое оборудование не подойдет. Цифровое оснащение не требует прокладки кабеля от каждой камеры к видеорегистратору, достаточно обеспечить стабильный интернет-сигнал на обслуживаемой территории. IP-камеры размещают на деревьях, под крышей здания и в других труднодоступных точках. Когда требуется расширить возможности существующего аналогового оснащения, можно выбрать гибридный регистратор и подключить несколько IP-камер;
• актуальность съемки в ночное время. Для записи в условиях плохой видимости необходимы камеры с соответствующей опцией;
• требования к видеорегистратору: тип (цифровой, гибридный, аналоговый), желаемое качество картинки, количество камер. Для объектов с масштабной сетью вместо регистраторов используют более мощные и производительные видеосерверы;
• планируемые операции с архивными данными: выполнение интеллектуального поиска, синхронизация времени камеры с сервером времени SNTP (необходима для использования видеозаписей в качестве доказательной базы);
• внутренняя инфраструктура объекта, которую можно использовать. Необходимо запросить у заказчика схемы размещения коммуникаций в здании, а также данные об имеющихся ЛВС, СКС, сетевых устройствах;
• особенности размещения камер и оснащения. Если планируется устанавливать видеокамеры на стену, необходима информация о наличии и расположении в ней закладных. При отсутствии закладных требуются данные о материале стены с целью выбора подходящего крепежа. Для несущих поверхностей из бруса подойдет резьбовой крепеж, для фиксации кронштейнов в стенах из газобетона и других ячеистых материалов используют жидкие гвозди;
• удобство монтажа и обслуживания. При размещении устройств необходимо учитывать необходимость периодической замены комплектующих, очистки объектива камеры от загрязнений и выполнения других рутинных операций. Если доступ к устройству после установки будет затруднен, это приведет к сложностям при техобслуживании;
• планы по расширению системы. Требования к системам безопасности растут, стоит предусмотреть дополнительные технические возможности для масштабирования сетей;
• необходимость интеграции с другими системами (СКУД, пожарная безопасность, охранная сигнализация).

Этапы проектирования видеонаблюдения

После сбора данных проектировщики приступают к созданию проекта системы видеомониторинга. Процесс включает следующие этапы:

• определение точек расположения видеокамер. При составлении схемы размещения камер важно исключить появление «слепых зон», где не ведется видеозапись;
• подбор оснащения. Функционал оборудования должен соответствовать поставленным задачам;
• определение места установки видеорегистратора, зон прокладки кабеля, точек блоков питания и прочих комплектующих.

Проект видеонаблюдения состоит из подробных чертежей и схем, в которых указываются линии электропроводки, пояснительной записки с подробным перечнем оборудования и указанием зон монтажа, спецификации и кабельного журнала. После согласования с заказчиком проект переходит в руки монтажников, которым предстоит воплотить в жизнь инженерные разработки.

Независимо от того, нужно ли вам видеонаблюдение для дома, магазина или производственного предприятия, работа начинается с составления проекта. Этот документ необходим, чтобы оценить выбранные технические решения и внести изменения до начала монтажных работ. Заказать услугу проектирования систем видеомониторинга для объектов в Калининграде и области предлагает ООО «Форс». Мы гарантируем, что предложенный нами вариант размещения и подключения оборудования максимально закроет ваши потребности в сфере обеспечения безопасности. Предлагаем комплексные услуги: после согласования проекта можно приобрести полный комплект оборудования и заказать монтаж в нашей организации.  Чтобы узнать стоимость проектирования видеонаблюдения для вашего объекта, позвоните нам.
